HeightFieldのズレが与える影響について

概要

HeightField が原点からずれている場合、
Houdini 内部および UE5 の Houdini Engine 使用時に一部機能が正常に動作しないことがある。

特に、HeightField Paint が意図した場所に適用されない、
Scatter のポイント位置が UE5 上でずれる といった挙動が確認されている。

---

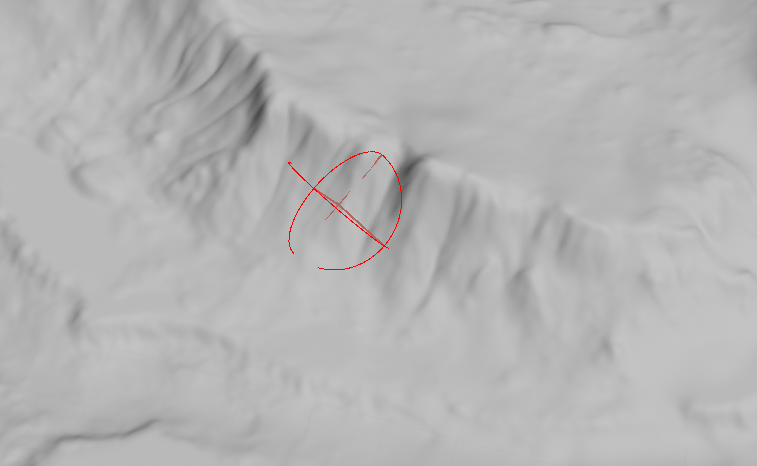

HeightField Paint が動作しない例

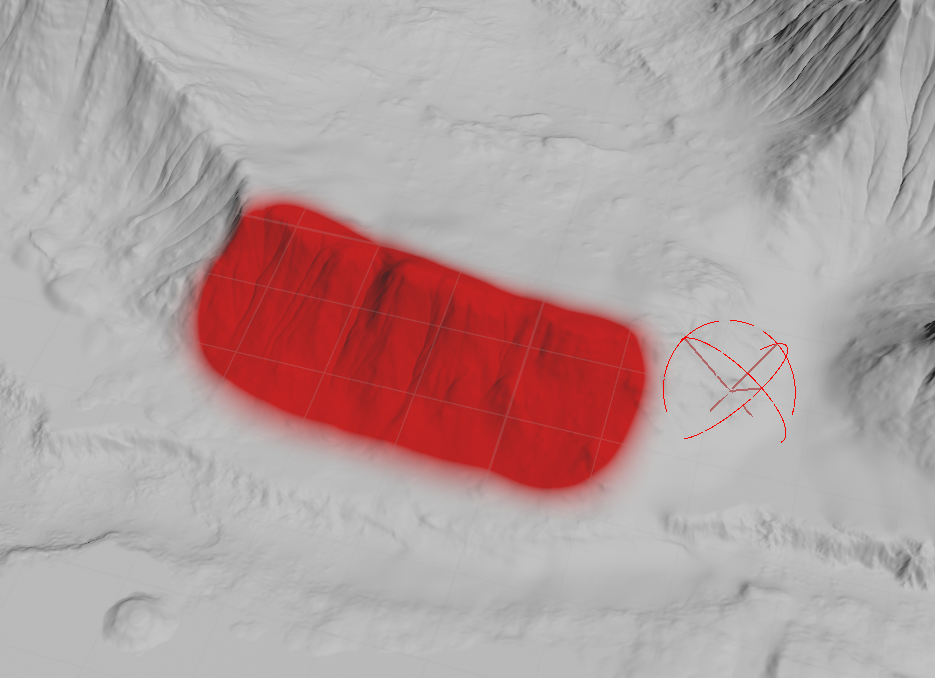

HeightField の中心が原点からズレていると、ブラシが作用する位置がずれたり、
一部の範囲にしか反応しないケースがある。

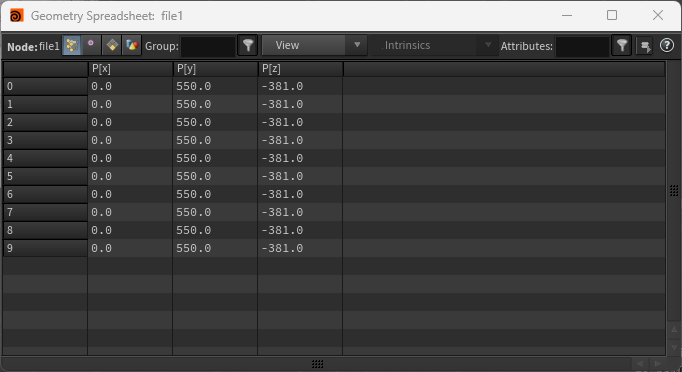

この問題は、HeightField を原点に移動すると解消することを確認した。

text
@P.x = 0;
@P.y = 0;
@P.z = 0;

UE5 Scatter のズレ

Houdini 上では正しく見えていても、
Houdini Engine 経由で UE5 に渡すと、
HeightField のズレと同じ分だけ Scatterポイントもズレる ことがある。

すでに LandscapeBridge HDA では対処済みだが、
一般的な HDA ではズレを考慮していない場合があり、
Scatter の正確な位置が再現されない原因となる。

---

Tips

---

まとめ

HeightField の原点ズレは、

• HeightField Paint が正しく作用しない

• UE5 の Scatter が一致しない

といった実際の挙動不良を引き起こす。

HeightField は常に原点基準で扱う
というシンプルなルールを徹底することで、多くの問題を回避できる。
